| LT-Artikelnummer: |
1016080
|
| Original Artikelnummer: |
095.40.026-0
|
| Synonyme: |
063106006
095.40.026-0
09540026-0
095400260
1130201000
118007420
3082170103
4013872002511
616.116.012.00
616.116.012.01
616116012-00
61611601201
63106006
M180
1110450300
|

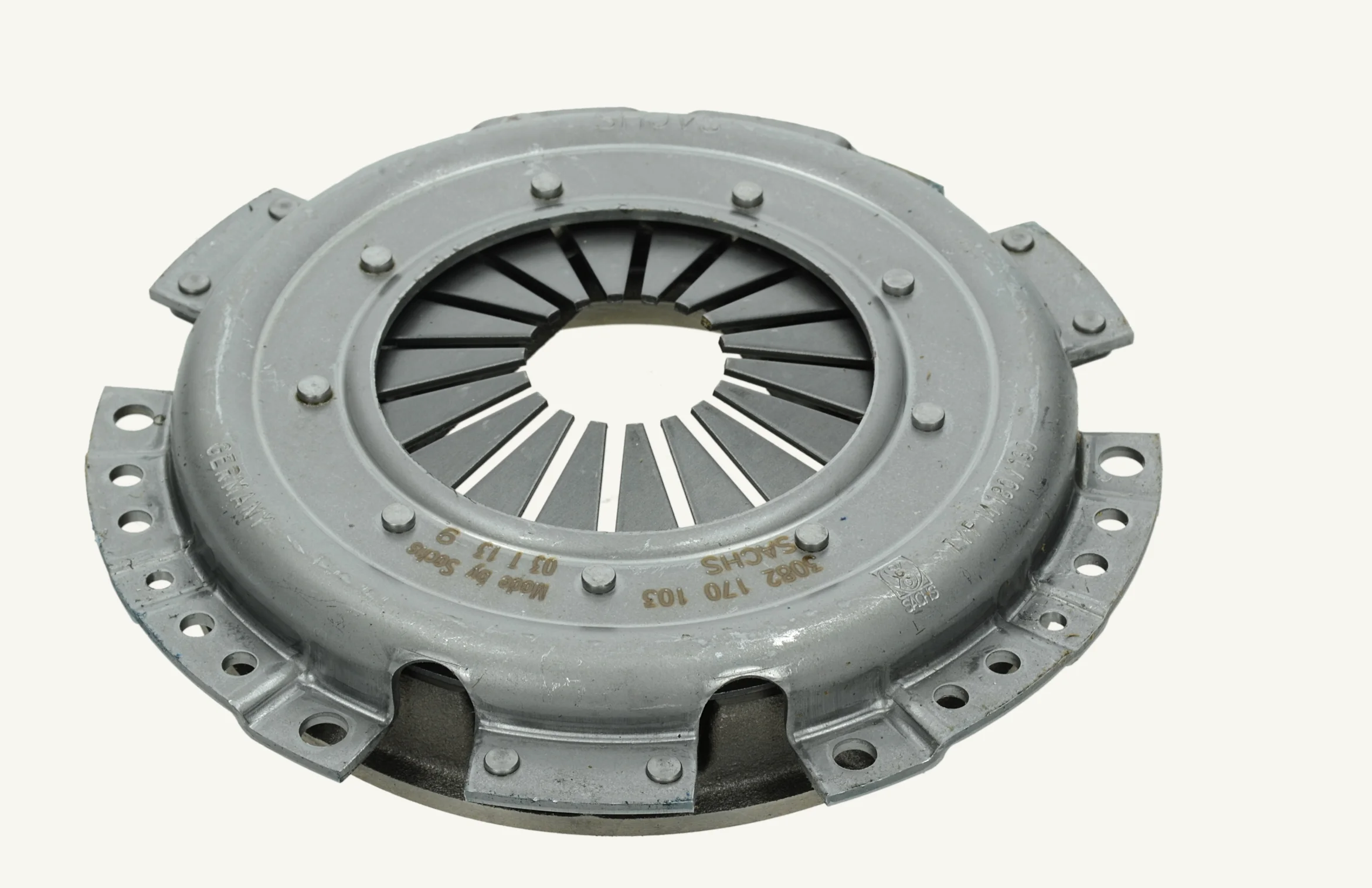

Verstärkte Ausführung für Frontzapfwelle
Sachs Typ M180/190
6 Loch 9mm TK 200mm Reibfläche 123x182mm
Tellerfeder im Licht 40mm
Vorstehmass Druckplatte gegenüber Schraubfläche 18mm
3 Zentrierungen 5mm
Achtung:
Falsch Eingestelltes Ausrücklager,(1016078) ausgeschlagene Ausrückbetätigung oder krumme Antriebswelle (1016239) führt zu Materialabrieb (Aluminium) innen am Ausrücklager dadurch =Überhitzung und Zerstörung der kompletten Kupplungsbaugruppe.
Für mangelhafte Montage,Grundeinstellungen und Überprüfung der Bauteile seitens der ausführenden Werkstatt ist jede Garantie Ausgeschlossen !
Einstellung Zapfwellenkupplungshebel :
Bei Nichtgebrauch der Frontzapfwelle muss der Hebel ganz oben sein (waagrecht).
Einstellung Kabelzug: (Zapfwellenkupplungshebel unten (senkrecht)
leerweg am Zapfwellenhebelende mindestens 5mm maximum 20mm
Oder siehe Betriebsanleitung Polytrac PT50
