TL70,TL80,TL90,TL100
TL70A, TL80A, TL90A, TL100A
AUSGESTATTET MIT BOSCH-ZUSATZSTEUERGERÄTEN
Zur Verbesserung von Haltbarkeit und Zuverlässigkeit wurden die Ölleitungen zwischen den
hydraulischen Zusatzsteuergeräten und den Schnellkupplungen geändert.
Der Hohlschrauben-Endanschluss kann Risse aufweisen, wenn das Rohr falsch ausgerichtet oder
die Hohlschraube zu fest angezogen wird.
Ab Seriennummer verstärkte Leitung eingebaut :
Serie TLA: HJS06738 (Produktion in Jesi).
Serie TLA: EKS005218 (Produktion in St. Valentin).
Die Wanddicke des Hohlschrauben-Endanschlusses auf den Ölleitungen wurde von 2 mm auf 2,5 mm erhöht.
Für Einheiten vor den betroffenen Seriennummern:
Wenn eine Ölleitung ausfällt, wird empfohlen, die entsprechende neue Ölleitung als Ersatzteil zu montieren.
Ziehen Sie die Hohlschraube mit einem Anzugsmoment von 94 Nm an.
Die Teilenummern für die Ölleitungen für die Schnellkupplung haben sich nicht geändert.
Ölleitung 1 47123640 1 es Ventil Leitung bei Steckkupplung oben
Ölleitung 1 47123637 1 es Ventil Leitung bei Steckkupplung unten
Ölleitung 1 47123638 2 es Ventil Leitung bei Steckkupplung oben
Ölleitung 1 47123639 2 es Ventil Leitung bei Steckkupplung unten

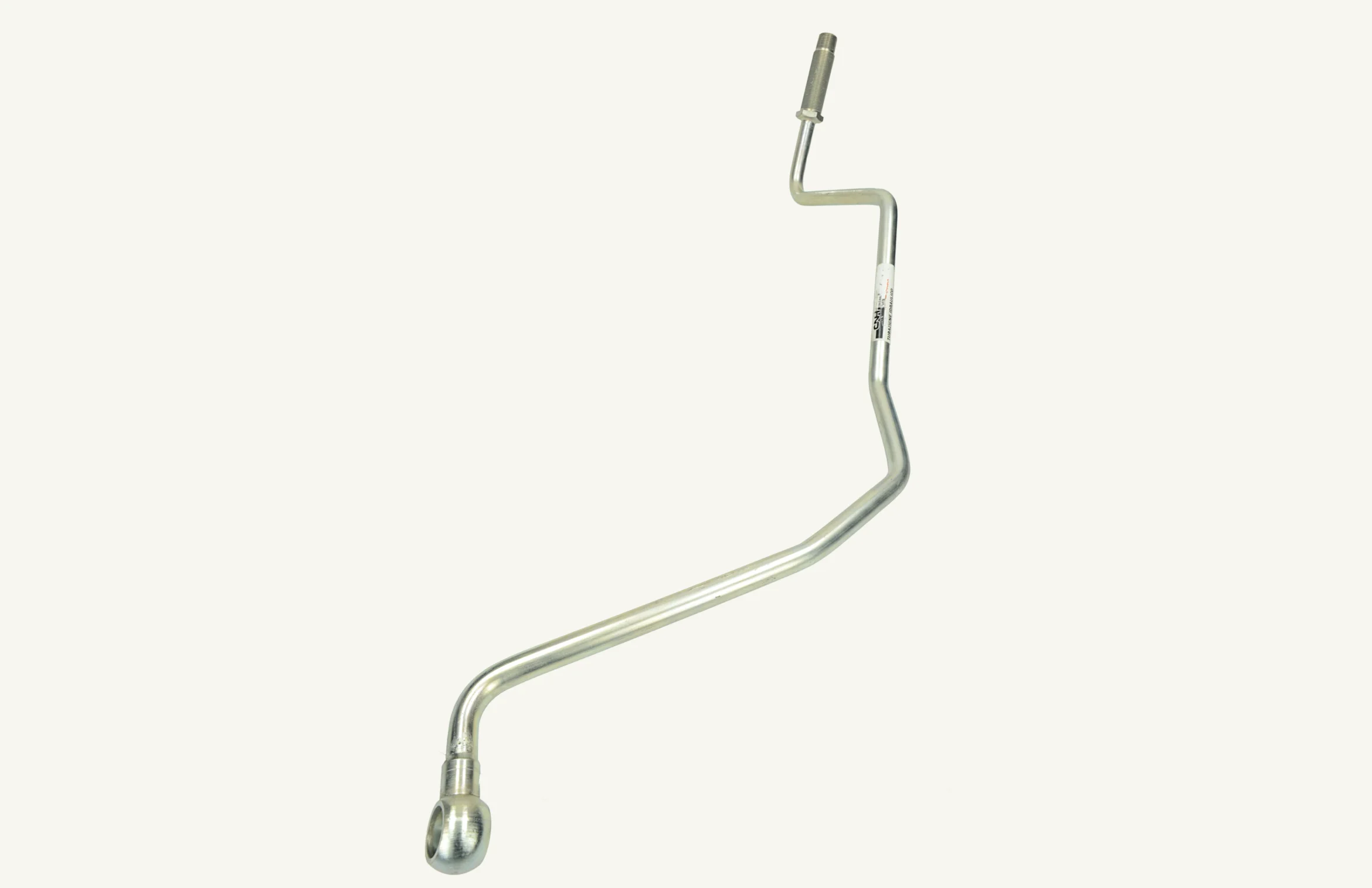

Ölleitung 1 47123641 3 es Ventil Leitung bei Steckkupplung oben
Ölleitung 1 47123642 3 es Ventil Leitung bei Steckkupplung unten
