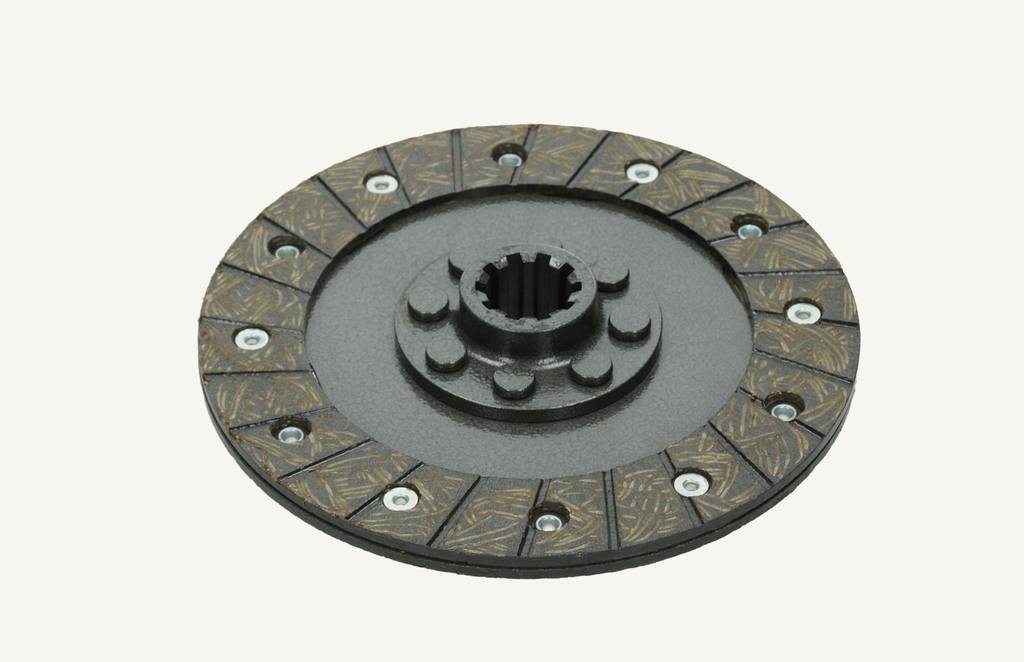

Kupplungsscheibe 23x29-10 Z

Aussendurchmesser: 180 mm

Achtung :
Da diese Bucher Frontzapfwelle keine Drehschwingungsdämpfer haben, werden die ganzen Wechseldrehschwingungen vom Motor auf die Kupplungsscheibe übertragen .
Ausgeschlagene Naben und gebrochene Nieten, gebrochene Mitnehmerbleche aussen sind die Folgen von dem Konstruktionsfehler.
Achtung:
Falsch Eingestelltes Ausrücklager,(1016078) ausgeschlagene Ausrückbetätigung oder krumme Antriebswelle (1016239) führt zu Materialabrieb (Aluminium) innen am Ausrücklager dadurch =Überhitzung und Zerstörung der kompletten Kupplungsbaugruppe.
Für mangelhafte Montage,Grundeinstellungen und Überprüfung der Bauteile seitens der ausführenden Werkstatt ist jede Garantie Ausgeschlossen !
Einstellung Zapfwellenkupplungshebel :
Bei Nichtgebrauch der Frontzapfwelle muss der Hebel ganz oben sein (waagrecht).
Einstellung Kabelzug: (Zapfwellenkupplungshebel unten (senkrecht)
Leerweg am Zapfwellenhebelende mindestens 5mm maximum 20mm
Oder siehe Betriebsanleitung Polytrac PT50
