Produktinformationen:

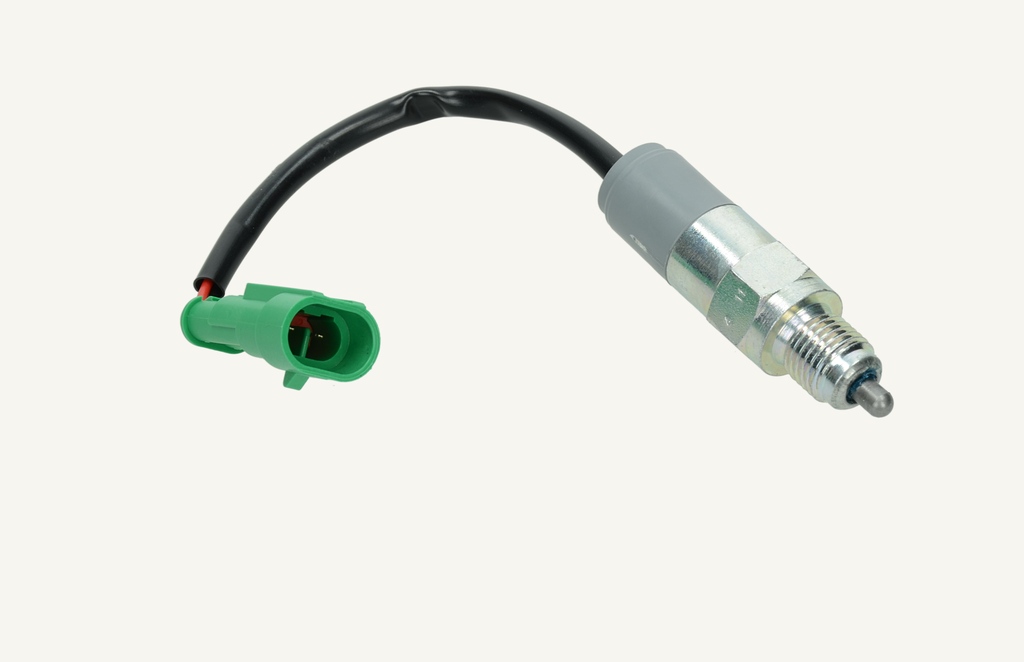

Stellungssensor für Hecksynchronisiereinrichtung und Gruppenhebelstellungssensor
(grüner Steckverbinder mit Diagnosefunktion )
Frontsynchronisiereinrichtung und Gangstellungssensor
BETROFFENE MODELLE:
T4020, T4030, T4040, T4050 T4030F, T4040F, T4050F
TN60A, TN70A, TN75A, TN85A, TN95A
TN60DA, TN70DA, TN75DA, TN85DA, TN95DA
TN60SA, TN70SA, TN75SA, TN85SA
TN60VA, TN70VA, TN75VA, TN95VA
TN70NA, TN75NA, TN95NA
TN75FA, TN85FA, TN95FA
AUSGESTATTET MIT DUAL COMMAND-GETRIEBEN
ABSTAND DER GANG- UND GRUPPENWAHLSTATUSSCHALTER (87585979/87585980)
Die Leuchten der Dual-Command-Hi-/Lo-Getriebe können abwechselnd aufleuchten
Dieses Problem wird durch den Schalthebel verursacht, der beim Wählen des Gangs oder der
Gruppe die Statusschalter aktiviert. Dies liegt an einem zu geringen Abstand zwischen den Stiften
der Statusschalter und dem Schalthebel für Gang oder Gruppe.
Als Zwischenlösung werden zwei Kupfer-Unterlegscheiben (Teilenummer: 10280060)
zwischen den Statusschaltern und dem Schaltdeckel eingebaut und ersetzen die ursprüngliche Dichtung mit Gummieinsatz (5169544)
Dies wurde ab den folgenden Seriennummern in die Produktion eingeführt:
Serie 4000: Z7JA01001 (ab der ersten Produktion)
Serien TNA (STD), TNDA, TNSA: HJE108387
Serien TNNA, TNVA: HJB108336
Serie TNFA: HJU108354
Die beiden eingebauten Kupfer-Unterlegscheiben sorgen für den erforderlichen zusätzlichen Abstand.
Als endgültige Lösung wurden verbesserte Schaltdeckel für die Gang und
Gruppenwahl ab den folgenden Seriennummern in die Produktion eingeführt:
Serie 4000: Z8JA08719
Serie 4000F: Z8JD08701 (ab der ersten Produktion)
Serien TNA (STD), TNDA, TNSA: HJE117767
Serien TNNA, TNVA: HJB117675
Serie TNFA: HJU117676
Bei den neuen Schaltdeckeln (87747940/87747943) wurden die Sitze der Statusschalter 1,5 mm tiefer angelegt.
(Grössere Materialstärke bei den Gewindelöchern )
Diese Maßnahme sorgt beim Wählen eines Gangs oder Gruppe für den erforderlichen
Abstand zwischen den Stiften der Statusschalter.
Bei Maschinen vor den aufgelisteten Seriennummern mit der Zwischenlösung gilt:
Wenn die Leuchten der Dual-Command-Hi-/Lo-Getriebe abwechselnd aufleuchten, wird
empfohlen, die Statusschalter für die Gang- und Gruppenwahl auszubauen und ihre
einwandfreie Funktion zu überprüfen. Ersetzen Sie fehlerhafte Statusschalter (87585979/87585980)
Bauen Sie als Feldlösung zwei Kupfer-Unterlegscheiben (Teilenummer: 10280060) zwischen den
Statusschaltern und dem Schaltdeckel ein, und ersetzen Sie die ursprüngliche Dichtung mit Gummieinsatz.(5169544)
Die beiden eingebauten Kupfer-Unterlegscheiben sorgen für den erforderlichen zusätzlichen
Abstand, sodass kein neuer Schaltdeckel eingebaut werden muss.
