Joint de culasse 114.70mm Turbo Renforcé

Tous les moteurs 6 cylindres 7.5 litres

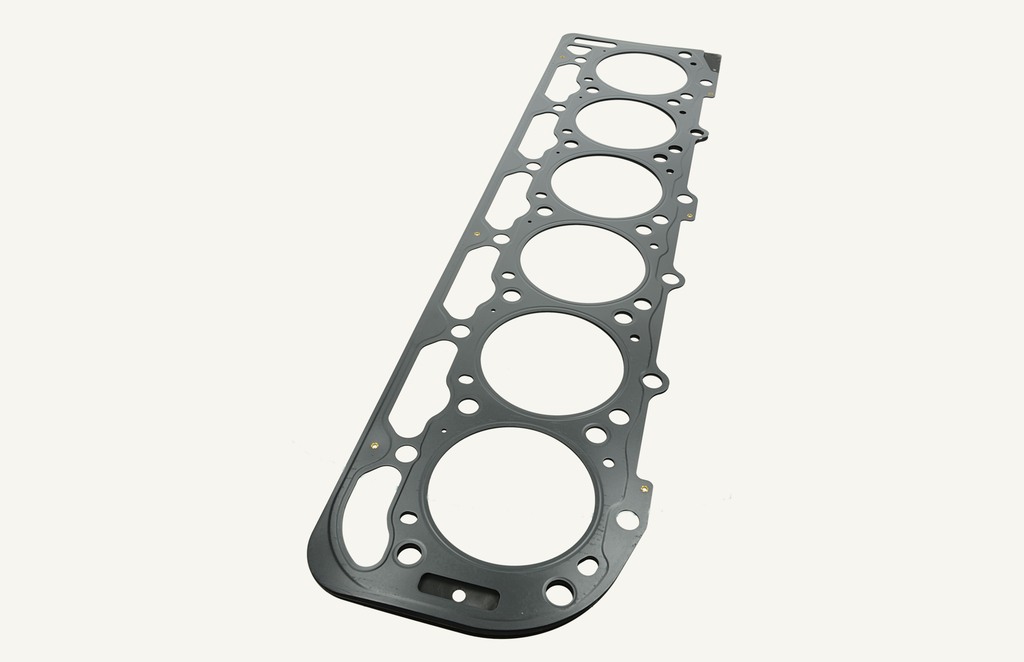

Un nouveau joint de culasse renforcé (acier lamellé) a été installé. Caractérisé par de petits rivets creux. Pour le montage de la version renforcée, il faut de nouvelles vis de culasse et une nouvelle procédure de serrage à angle de rotation contrôlé. Le nouveau joint, les nouvelles vis de culasse et la nouvelle méthode de serrage ont été introduits dans la production à partir des moteurs numéro de série 846528.

Pièces de rechange concernées :
1x 87801753 Joint de culasse TM140 TM155 TM175 TM190
1x 87801752 Joint de culasse TM120 TM 130
19x 87802206 Vis de culasse courte 9/16"-12x130
7x 87802207 Vis de culasse longue 9/16"-12x203.5

Procédure de serrage avec des vis neuves.
1 Serrer toutes les vis dans l'ordre prescrit (en spirale de l'intérieur vers l'extérieur) avec un couple de serrage de 55 Nm.
2 Même procédure que ci-dessus mais cette fois-ci avec 95 Nm.
3 Resserrer toutes les vis de 90° avec un disque de mesure angulaire.
4 Ne concerne que les vis longues des supports de culbuteurs. Resserrer ces vis de 45° supplémentaires. De nouveau en spirale de l'intérieur vers l'extérieur.
